Kombischalter-rechts - Für Liebhaber

Beitrag von Ewald82 » 30.09.2017, 10:41

Passend zum folgenden Thema: "Abblendlicht geht aus und an" http://zzip.de/forum/viewtopic.php?f=151&t=19117 stelle ich eine kleine Bilderserie meines soeben erhaltenen G-Dink300i Kombischalters ein. Vielleicht hilft sie mal einem anderen G-Dink Fahrer.

Die Ausführung wird an anderen Kymco Rollern sicher ähnlich oder gar identisch sein. Zu sehen sind alle Stecker und Schalter sowie die Durchführungen für die beiden Gaszüge. Anhand der Kabellängen lässt sich erkennen, dass zum Wechsel mindestens die Lenkerverkleidung demontiert werden muss. Im Lieferumfang sind übrigens die beiden nicht abgebildeten Befestigungsschrauben enthalten.

Ob mehr Teile demontiert werden müssen, werde ich ggf. nächstes Jahr hier eintragen.

Viel Spass beim schmökern:

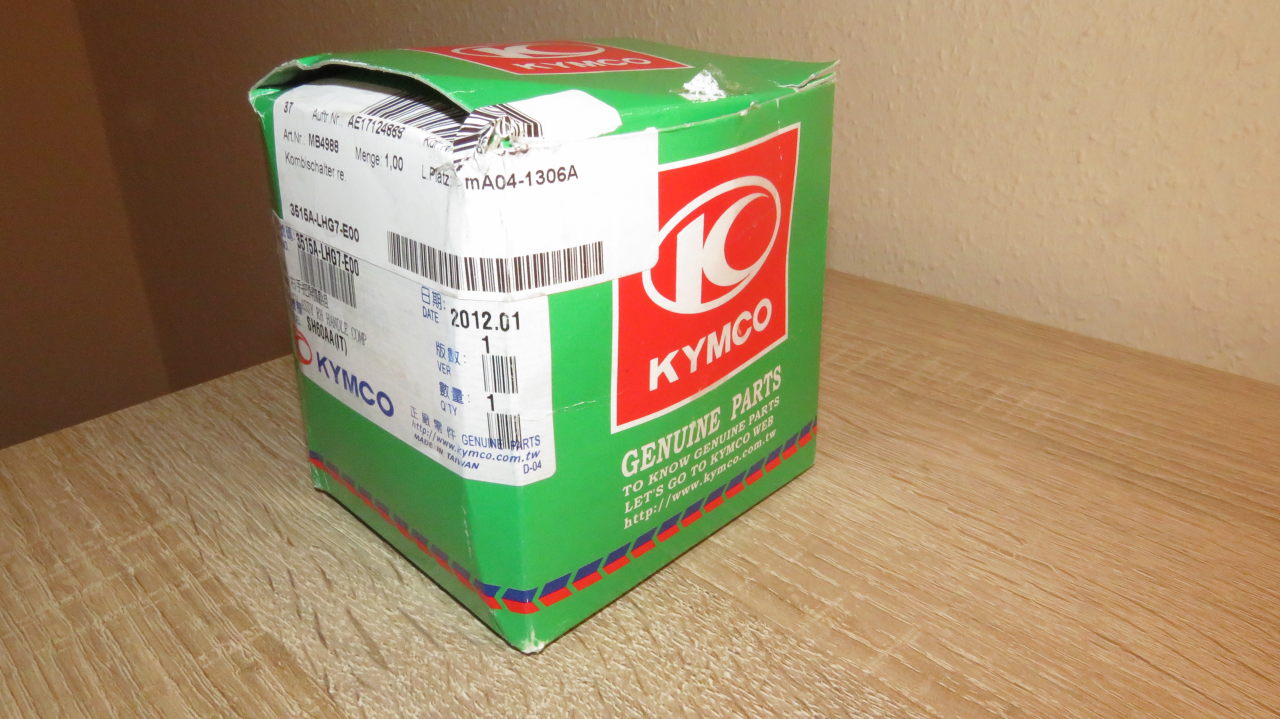

Original Kymco Ersatzteil
Lieferumfang
Lieferumfang

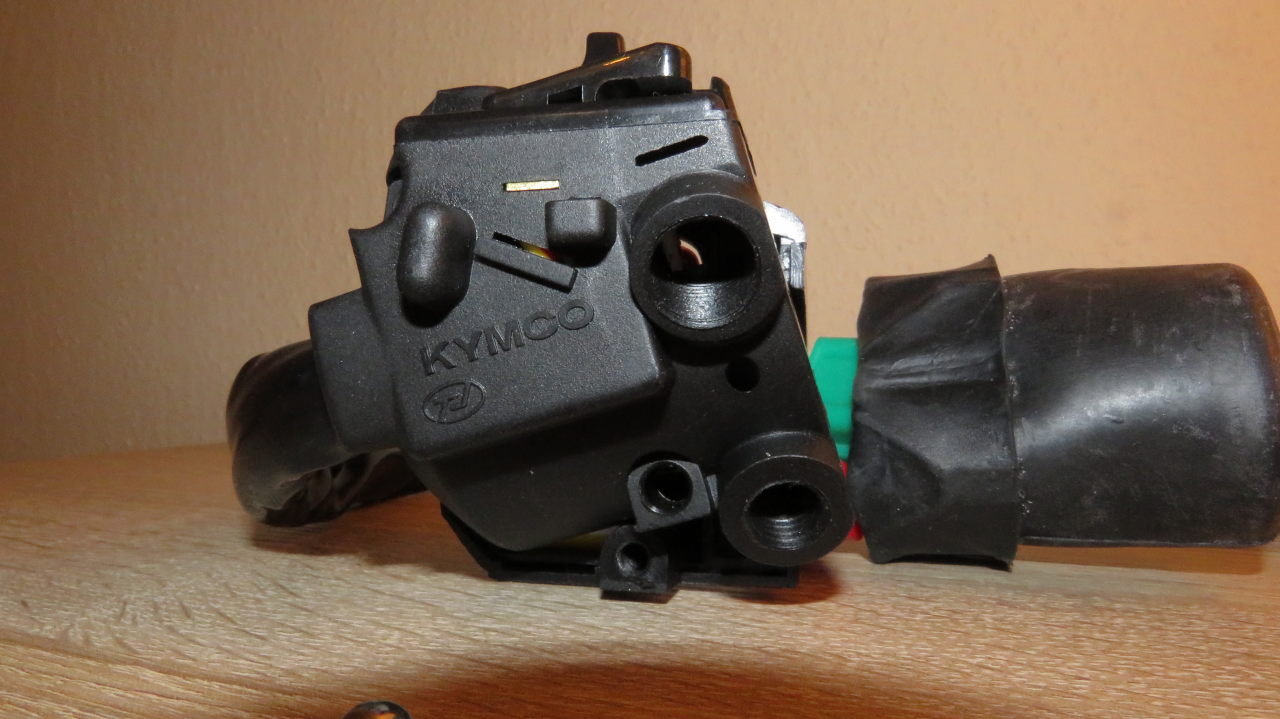

Innenansicht mit Kabelzugentlastung
Innenansicht
Ansicht von unten (Gaszugdurchführungen)
Steckerkontakte
Schalteranschlüsse
Starter und Lichtschalter Außen
Starter und Lichtschalter Innen
